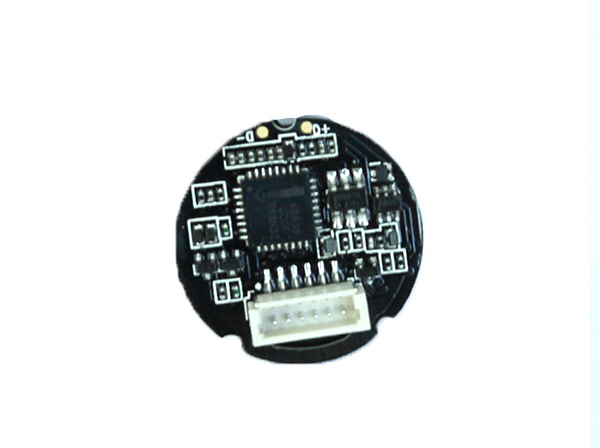

| 产品概述

TLK3AP02T 是电容式一体化指纹模组集成了强大的 TL192S 指纹芯片及高性能算法芯片。

TL192S 指纹芯片可以采出 256 灰度等级的高质量图像；芯片有效像素是 192x192 像素，分辨率是 508 DPI； ESD 的防护高达 15KV。算法芯片是基于 ARM Cortex 系列内核的高性能算法芯片，具有丰富的外设接口及具有强大的算法功能，支持 DES、AES、RSA、ECC 及多种 HASH 算
法。TLK3AP02T 支持低功耗模式及触控唤醒功能

指纹芯片与算法芯片是通过高速的 SPI 接口通信，产品与外部设备可以通过一个 6Pin 1.0mm间距立式连接器连接，通信方式是 UART。TLK3AP02T 是深圳市迪安杰智能识别独立研发的电容式指纹模组，模组软件、硬件都具有完整自主知识产权

| 应用领域

• 考勤管理

• 门禁管理

• 智能家居

• 安防领域

• 物联网

| 技术参数

SYMBOL	PARAMETER	CONDITION	MIN	TYP	MAX	UNIT
V DD	工作电压		3.0	3.3	3.6	V
I LD	低功耗电流	低功耗模式	2	3	4	uA
I D	工作电流	工作模式	41	45	48	mA
V CC	工作电压		3.0	3.3	3.6	V
	工作温度		-20		+60	°C
	存储温度		-40		+85	°C
	相对湿度	非凝露	40％		80％	RH
	ESD		接触+/- 8KV，空气+/-15KV			KV
	像素分辨率		508			DPI
	有效像素		192 X 192
	拒真率	安全等级为 3	小于百分之一
	识假率	安全等级为 3	小于十万分之一
	通信接口		UART（波特率 9600~115200，默认   57600）
	指纹模板		118			PCS
	指纹图像录入时间		＜100			ms
	开发包		WINDOWS/LINUX/ANDROID 等平台
L x W   x T	尺寸	传感器	11 X 12.4 X 0.8			mm
		模组	33.1 X 20.3 X 3.1			mm

注 ：
● VDD_CTRL、Vtouch 一定要单独 LDO 供电，并能单独实现断电，由于电压不稳定会造成指纹模组工作不正常，在电池低压告警时，应关闭指纹模组使用功能，并通知用户及时更换电池，避免与大功率器件（喇叭、蜂鸣器、LED、LCD、电磁铁、电机等）共用电源，电源纹波应<50mV。
● 手指触摸到 Bezel 后，TOUCH_OUT 脚输出高电平信号。

| 功能电路

A.通信接口

SPI 接口是一种高速的、全双工、同步的通信总线， TL192S 指纹传感器与 MCU 之间是通过SPI 协议进行数据通信。

TLK3A 与外部设备是通过 UART 接口进行数据通信，波特率默认是 57600，留有 USB 调试接口。

B.串行协议

采用半双工异步串行通讯。默认波特率为 57600bps，可通过命令设置为 9600～115200bps。

传送的帧格式为 10 位，没有起始位，8 位数据位（低位在前）和 2 位停止位，无校验位。

C.上电时序

在与 PC 机 USB 通讯模式下，模块上电或从低功耗模式进入正常模式，约需 300ms 时间进行初始化工作。在此期间，模块不能响应上位机命令。

在 UART 通讯模式下，模块上电或从低功耗模式进入正常模式，约需 50ms 时间进行初始化工作。在此期间，模块不能响应上位机命令。

D.触摸 唤醒设计及流程图

该指纹模组可以通过触摸唤醒控制 VDD_CTRL 电源工作与否来实现降低模组功耗，设计电路如下所示：

通过此电路控制 VDD_CTRL 电源的通断时间可以实现低功耗，当 VDD_CTRL 电源被关断，此时只有触摸唤醒电路工作，功耗小于 3uA; 为了确保模组触摸唤醒功能正常，需要在模组 VDD_CTRL关断（进入低功耗）后对触摸唤醒部分做复位操作

E.Bezel 设计

模组都设计有金属环，金属环连接到 sensor，在采图时，sensor 会有 RING 信号输出，手指按压指纹传感器时，需同时按压到金属环，否则无法采集指纹图像。因此，在门锁结构上，金属环不能接地，目前普遍采用塑料外壳固定安装指纹模组；在 VDD_CTRL 断开时，Bezel 和触摸芯片连接用于触控唤醒功能

H.触摸唤醒流程图

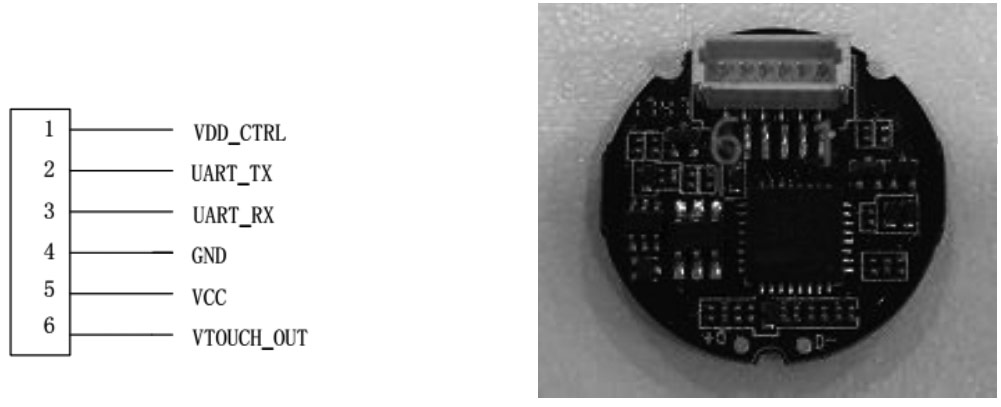

| 连接器 Pin 定义

PIN	SIGNAL NAME	DESCRIPTION
1	VDD_CTRL	电源电压 3.3V
2	UART_TX	UART 数据输出
3	UART_RX	UART 数据输入
4	GND	电源地
5	VCC	触控电路电源 3.3V
6	VTOUCH_OUT	触控信号输出，检测到手指输出信号为 TTL 高电   平，驱动电流能力小于 6mA

| ESD

本产品都符合 IEC61000-4-2 标准，都能通过空气+/-15KV，接触+/-8KV 的静电测试，为了满足客户更多使用场景，增强产品对静电的的抗干扰能力，客户可以在上位机连接器端做以下优化方案：在电源上串上 100uH 的电感，信号线上串上 100Ω的电阻，接口部分加上 TVS；软件优化可以加硬件看门狗或者软件看门狗，通过这两种措施有效的提高模组抗静电能力。

| 通讯协议

请参考《迪安杰智能识别科技指纹模组通讯协议》

| 结构尺寸

TLK3AP02T用户手册V1.0.pdf 文件下载
