| 概述
A.功能概述
TL192S 是一款低功耗、高穿透的电容式指纹传感器。
B.功能特性
TL192S 指纹传感器包含以下特性：
⚫ 传感器阵列大小为：192x192 像素点；
⚫ 单像素位宽 8 位；
⚫ 高速 SPI 接口；
⚫ 低功耗；
⚫ 3.3V 单电源供电；
⚫ ESD 耐压 15KV；
⚫ 图像帧率 30 帧/秒
⚫ 508 DPI
| 功能框图

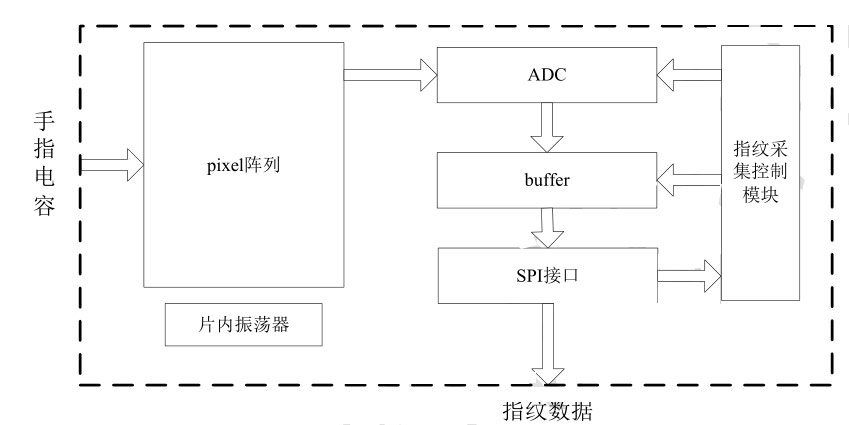

图 1 TL192S 功能框图
图 1 所示为 TL192S 电容式指纹传感器功能框图，通过 SPI 接口向TL192S 发起指纹采集命令后，pixel 阵列采集的手指电容，通过 ADC 采样量化，并存入到内部 buffer 中，用户可以通过中断或查询方式从 SPI 接口读取存储在内部 buffer 中的指纹数据。ADC 采样量化和存储、读取均在指纹采集控制模块控制下完成。
| 技术规格
A.电气特性
电参数列表
|
Parameter
|
Description
|
Min
|
Typical
|
Max
|
Unit
|
|
Supply Voltage
|
电源电压
|
|
3.3
|
|
V
|
|
IO Voltage
|
IO 电压
|
|
3.3
|
|
V
|
|
Supply Current
|
图像采集时总电流
|
|
<30
|
|
mA
|
SPI CLOCK
|
SPI 时钟频率
|
|
<20
|
|
MHz
|
Interface
|
SPI
|
|
4+1
|
|
pin
|
Frame Rate
|
传输帧率
|
|
>30
|
|
f/s
|
ESD Protection
|
满足 IEC61000-4-2，空气放电
|
|
±15
|
|
kV
|
|
Operating Temperature
storage Temperature
VIL
VIH
VOL
VOH
|
工作温度范围
储存温度范围
输入低电平
输入高电平
输出低电平
输出高电平
|
-40
-40
2.0
2.0
|
27
|
85
85
0.8
0.5
|
°C
°C
V
V
V
V
|

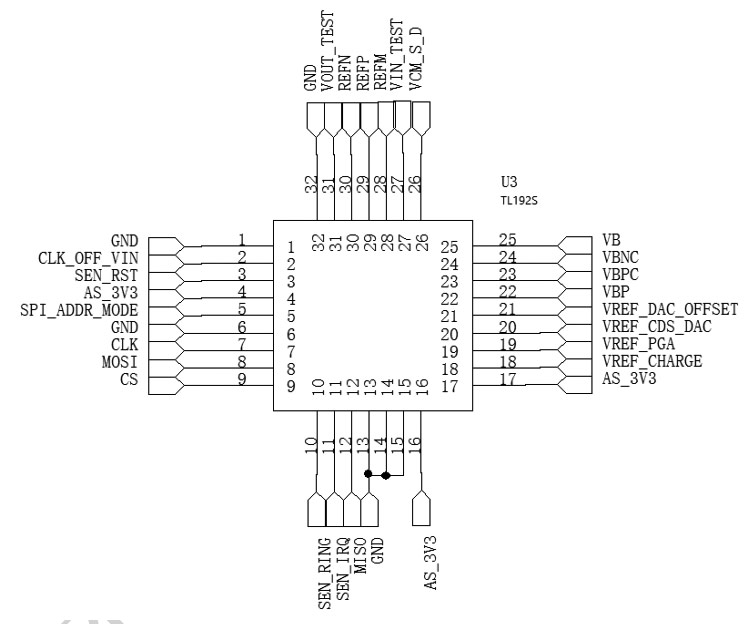

| 引脚描述
TL192S 引脚描述
引脚序号
|
引脚名称
|
描述
|
1
|
ESDVSS
|
ESD 地
|
2
|
CLK_OFF_VIN
|
外接时钟输入
|
3
|
RSTN
|
复位信号
|
4
|
VDD
|
数字电源
|
5
|
SPI_ADDR_MODE
|
测试模式选择
|
6
|
VSS
|
数字地
|
7
|
SPI_CLK
|
SPI时钟
|
8
|
SPI_MOSI
|
SPI 输入
|
9
|
SPI_SSN
|
SPI 片选
|
10
|
BEZEL
|
激励信号
|
11
|
INT
|
中断信号
|
12
|
SPI_MISO
|
SPI 输出
|
13
|
AVSS
|
模拟地
|
14
|
DVSS
|
数字地
|
15
|
DVSS
|
数字地
|
16
|
DVDD
|
数字电源
|
17
|
AVDD
|
模拟电源
|
18
|
VREF_CHARGE
|
模拟输出
|
19
|
VREF_PGA
|
模拟输出
|
20
|
VREF_CDS_DAC
|
模拟输出
|
21
|
VREF_ADC_OFFSET
|
模拟输出
|
22
|
VBP
|
模拟输出
|
23
|
VBPC
|
模拟输出
|
24
|
VBNC
|
模拟输出
|
25
|
VB
|
模拟输出
|
26
|
VCM_S_D
|
模拟输出
|
27
|
VIN_TEST
|
模拟输出
|
28
|
REFM
|
模拟输出
|
29
|
REFP
|
模拟输出
|
30
|
REFN
|
模拟输出
|
31
|
VOUT_TEST
|
模拟输出
|
32
|
ESDVSS
|
ESD地
|

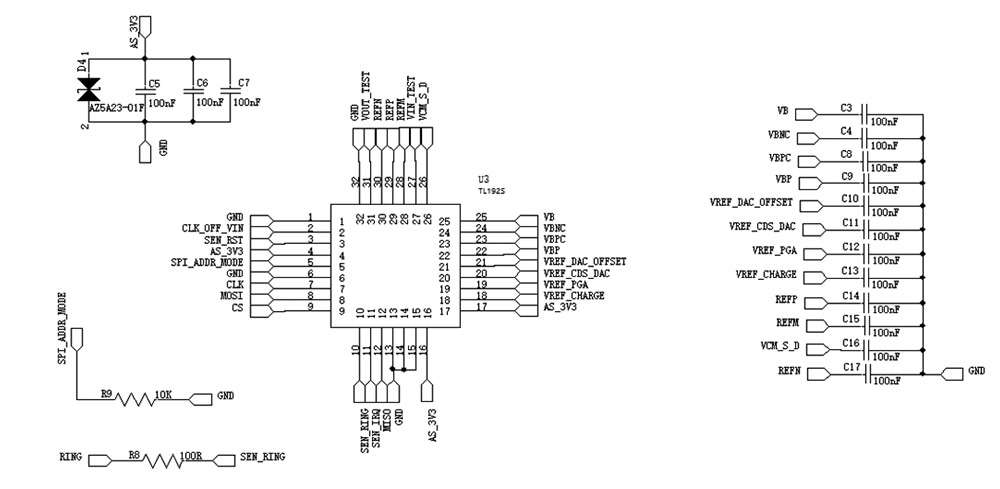

| 应用电路
A.P Pl ixel
采用主动式采集原理结合独特的读取技术，有效的消除噪声和失配。
B.指纹采集数模转换器
内置低功耗 10bit ADC，Max采样率为 8M Sample/S,正常工作有效位ENOB 达到 9.5bit.
C.I SPI 接口
TL192S 内包含了一个 SPI 从机接口。用户通过 SPI 接口完成对 TL192S的初始化、发出采图命令、读取指纹数据。TL192S 仅支持 11 模式，SPI_CLK 上升沿采样数据，SPI_CLK 下降沿驱动数据，接口时序如下图所示：

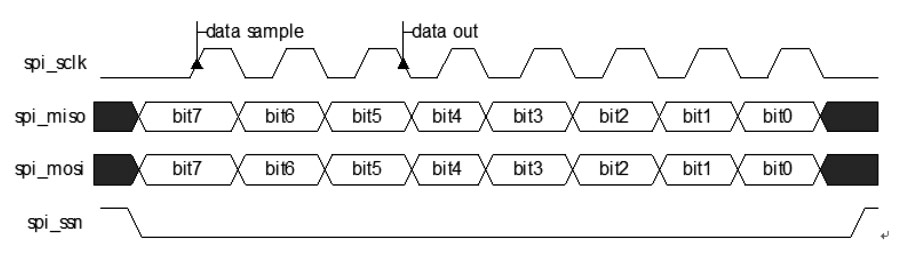

图 2 SPI 接口时序
TL192S 的 SPI 接口可以完成 3 种操作：单字节读、单字节写和多字节读。SPI 操作的基本格式为：8 位地址 + {cmd[1:0],6'd0} + 8 位数据（或多个字节数据）。即首先发送 8 位寄存器地址，然后发送单字节读、单字节写或多字节读命令，若为单字节写命令，随后 SPI 主机发送写入的字节，若为单字节读或多字节读命令，若 SPI 从机已经准备好则请求的数据，则直接发送该数据，若从机未准备好，则返回全 0 数据，直到从机数据准备好。三种基本操作的对应的命令编码如表 3 所示：
注：传感器的 SPI 接口不能与其它元器件共用
SPI 基本操作命令编码
序号
|
CMD值
|
CMD 说明
|
1
|
00
|
单次写寄存器
|
2
|
01
|
reserved
|
3
|
10
|
单次读寄存器
|
4
|
11
|
连续采集图像
|
D.指纹采集控制模块
指纹采集控制模块通过 SPI 接口对其进行配置。指纹采集控制模块控制模拟前端 ADC 采样时序；指纹采集控制模块控制指纹采样数据的存储与读取。

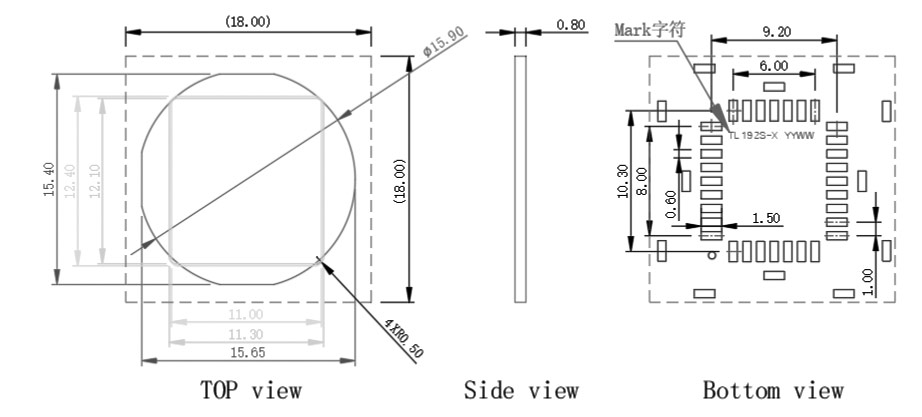

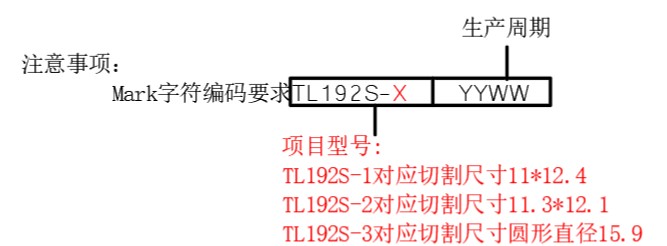

| 封装特性
