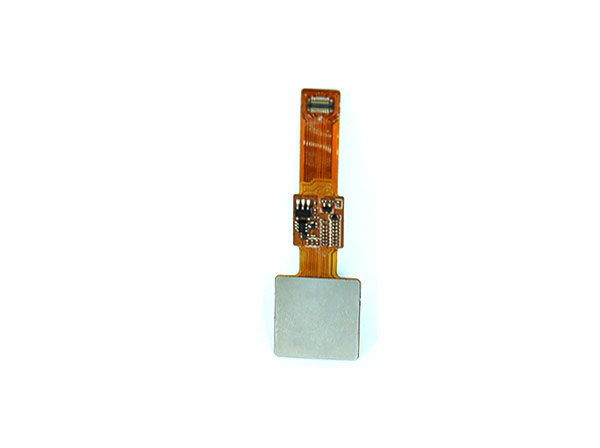

| 产品概述
TLK3DL02 是电容式单传感器指纹模组，传感器可以采出 256 灰度等级的高质量图像；有效像素是 192x192 像素，分辨率是 508 DPI；独特的涂层加工工艺，对于 ESD 的防护高达 15KV,TLK3DL02 具有触控唤醒功能。
模组与外部设备可以通过 16Pin BM10NB(0.8)-16DS-0.4V 连接器连接，线序 Pin 定义兼容FPC1020。TLK3DL02 是深圳市迪安杰智能识别独立研发的电容式单传感器指纹模组，模组软件、硬件都具有完整自主知识产权。
| 应用领域
• 考勤管理
• 门禁管理
• 智能家居
• 安防领域
• 物联网
| 技术参数
SYMBOL
|
PARAMETER
|
CONDITION
|
MIN
|
TYP
|
MAX
|
UNIT
|
V DD
|
工作电压
|
|
3.0
|
3.3
|
3.6
|
V
|
I LD
|
低功耗电流
|
低功耗模式
|
2
|
3
|
4
|
uA
|
I D
|
工作电流
|
工作模式
|
41
|
45
|
48
|
mA
|
V CC
|
工作电压
|
|
3.0
|
3.3
|
3.6
|
V
|
|
工作温度
|
|
-20
|
|
+60
|
°C
|
|
存储温度
|
|
-40
|
|
+85
|
°C
|
|
相对湿度
|
非凝露
|
40％
|
|
80％
|
RH
|
|
ESD
|
|
接触+/- 8KV，空气+/-15KV
|
KV
|
|
像素分辨率
|
|
508
|
DPI
|
|
有效像素
|
|
192 X 192
|
|
通信接口
|
|
SPI
|
|
指纹图像录入时间
|
|
＜100
|
ms
|
|
开发包
|
|
WINDOWS/LINUX/ANDROID 等平台
|
注 ：
● VDD_CTRL、Vtouch 一定要单独 LDO 供电，并能单独实现断电，由于电压不稳定会造成指纹模组工作不正常，在电池低压告警时，应关闭指纹模组使用功能，并通知用户及时更换电池，避免与大功率器件（喇叭、蜂鸣器、LED、LCD、电磁铁、电机等）共用电源，电源纹波应<50mV。
● 手指触摸到 Bezel 后，TOUCH_OUT 脚输出高电平信号。
| 功能电路
A.通信接口
SPI 接口是一种高速的、全双工、同步的通信总线， TL192S 指纹传感器与 MCU 之间是通过SPI 协议进行数据通信。
TL192S 内包含了一个 SPI 从机接口,用户通过 SPI 接口完成对 TL192S 的初始化、发出采图命令、读取指纹数据。TL192S 仅支持 mode3 模式 SPI_CLK 上升沿采样数据，SPI_CLK 下降沿驱动数据，接口时序如下图所示：
注U :MCU 与指纹传感器的 I SPI 通信接口不能与其它元器件 I SPI
B.触摸 唤醒设计及流程图
该指纹模组可以通过触摸唤醒控制 VDD_CTRL 电源工作与否来实现降低模组功耗，设计电路如下所示：
通过此电路控制 SEN_RST 信号可以实现低功耗，当 SEN_RST 信号拉低时，此时只有触摸唤醒电路工作，功耗小于 3uA。当 SEN_RST 信号拉高时，sensor 采图。采完图 SEN_RST 继续拉低。
C.触摸唤醒流程图

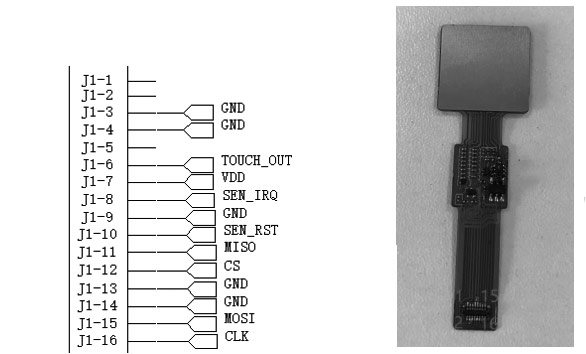

| 连接器 Pin 定义
PIN
|
SIGNAL NAME
|
DESCRIPTION
|
3
|
GND
|
电源地
|
|
4
|
GND
|
电源地
|
6
|
VTOUCH_OUT
|
触控信号输出，检测到手指输出信号为 TTL 高电平
|
|
7
|
VDD
|
电源
|
|
8
|
SEN_IRQ
|
Sensor 中断信号
|
|
9
|
GND
|
电源地
|
|
10
|
SEN_RST
|
Sensor 复位控制信号
|
|
11
|
MISO
|
SPI 接口 MISO 信号
|
|
12
|
CS
|
SPI 接口 CS 信号
|
|
13
|
GND
|
电源地
|
|
14
|
GND
|
电源地
|
|
15
|
MOSI
|
SPI 接口 MOSI 信号
|
|
16
|
CLK
|
SPI 接口 CS 信号
|
| ESD
本产品都符合 IEC61000-4-2 标准，都能通过空气+/-15KV，接触+/-8KV 的静电测试，为了满足客户更多使用场景，增强产品对静电的的抗干扰能力，客户可以在上位机连接器端做以下优化方案：在电源上串上 100uH 的电感，信号线上串上 100Ω的电阻，接口部分加上 TVS；软件优化可以加硬件看门狗或者软件看门狗，通过这两种措施有效的提高模组抗静电能力。参考如下图：
| 通讯协议
请参考《迪安杰智能识别科技指纹模组通讯协议》
| 结构尺寸

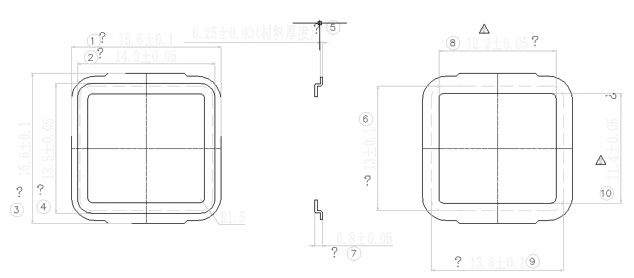

A.指纹头铁框

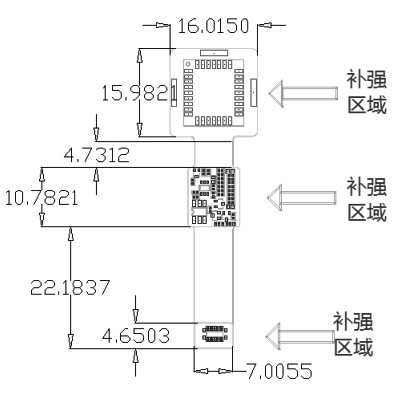

B.模组 尺寸
